Щелевые уплотнения GMN – рекомендации по установке

Рекомендации по установке щелевых уплотнений.
Оба кольца щелевого уплотнения должны быть установлены заподлицо друг с другом (на одном уровне).

допуски:
корпуса: H8
вала (до 80 мм в диаметре): h10
       (более 80 мм в диаметре): h9
обработка поверхности: Rz <= 10 µm

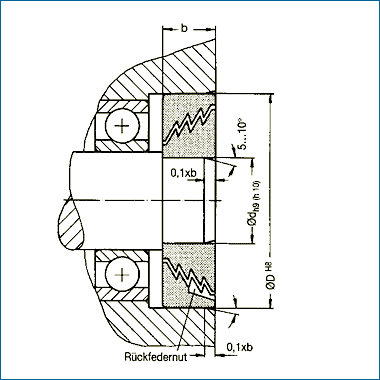

Длина "l" канавки вала и корпуса зависит от толщины уплотнения "b".
l = 0,1 x b

После сборки осевой зазор между внутренним и внешним кольцами составляет приблизительно 0,5 мм (из одного крайнего положения в другое). При установке уплотнений заподлицо друг с другом (на одном уровне) допустимый зазор становится вдвое меньше (0,25 мм) в любом направлении.

Особое внимание следует уделять тому, чтобы набольший диаметр круговой щели всегда выходил в среду, для защит от которой поставлено уплотнение.

При использовании типоразмеров "Sa" или "Si" следует уделять внимание тому, чтобы дренажная канавка неподвижной части узла всегда находилась на самом нижнем уровне.

Размеры сопряженных деталей:

Нижеприведенные рисунки дают представление о конструкции сопряженных деталей. Для наилучшей эффективности уплотнения щелевых уплотнений GMN максимальный и минимальный диаметры соединения не должны быть превышены.
